Rozhlasový kodek 2048/256 kbit/s
|
|
Rozhlasové kodeky vyrábí TTC TELEKOMUNIKACE ve formě zásuvných modulů, které mohou být použity v sestavě multiplexerů řady PCM30U (a tedy doplněny jinými vstupy, moduly pro optický přenos a dalším příslušenstvím), nebo pouze se základní jednotkou muldexu (rám PCM30U-ROK velikosti 1U), která zajišťuje formátování digitálního signálu do standardního tvaru E1 (2048 kbit/s). Pro zákazníky, kteří chtějí využít své stávající datové spoje byla speciálně vyvinuta varianta X.21-ROK s rozhraním X.21/V11.
V základní variantě je signál jednoho stereofonního kanálu zakódován do dvanácti kanálových intervalů (768 kbit/s) PCM rámce. Výrazné redukce přenosové kapacity se dosáhne doplněním subdesek komprese MPEG1,2 vrstva II (kodér MPK a dekodér MPD) na jednotky rozhlasových převodníků - komprimovaný stereofonní signál pak zabírá dva nebo čtyři kanálové intervaly (128 nebo 256 kbit/s). Pro maximální možnou kvalitu přenosu lze použít variantu LIN18 bez komprese s lineárním 18bitovým přenosem (20 Hz - 21,7 kHz), obsazující však 28 kanálových intervalů PCM rámce (1792 kbit/s).
V rámu rozhlasového kodeku PCM30U-ROK jsou dvě pozice pro jednotky rozhlasových převodníků a pozice pro centrální jednotku při návaznosti na signálový tok E1 (2 Mbit/s).Do prostřední pozice lze osadit i jednotku optického rozhraní 1. nebo 2. řádu. Jednotky se subdeskami komprese MPEG je možné využívat také samostatně ve variantě V.11 (bez centrální jednotky muldexu) pro přímou návaznost na datový okruh rychlosti 128 nebo 256 kbit/s s rozhraním V.11/X.21 (resp. RS422).
Při požadavku na bezdrátový provoz je kodek úspěšně nasazován s radiovým pojítkem Alcoma.
|

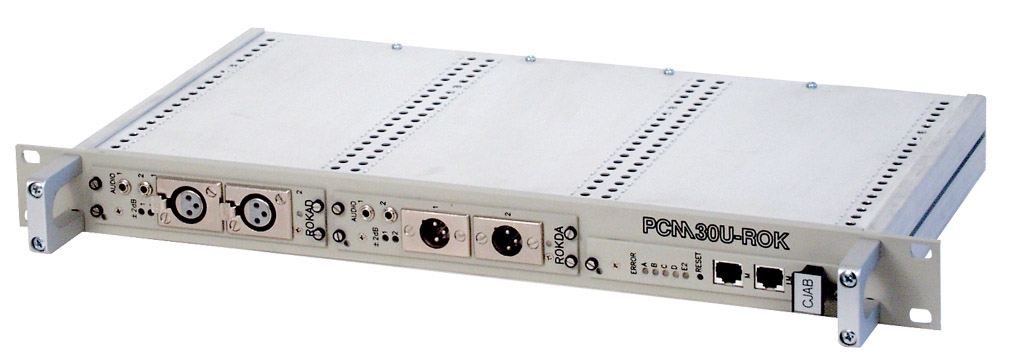

PCM30U - ROK v 1U rámu šířky 19" Dvě pozice lze osadit libovolnou kombinací rozhlasových (RAD,RDA) a datové jednotky DU2P s rozhraními V.24/V.28 RS 422, X.21 V.36 RS 485. Ve třetí pozici cetrální jednotka CJAB, ve druhé volitelně optické rozhraní JRO. |
|

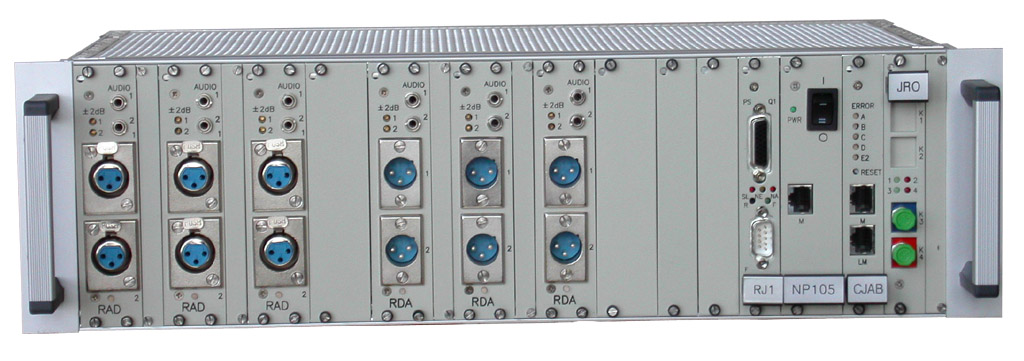

PCM30U - ROK v 3U rámu šířky 19" 15 pozic lze osadit až 6rozhlasovými jednotkami (RAD,RDA)a libovolnou kombinací telefonních (např. horká linka) a datové jednotky DU2P (V.24/V.28 RS 422, X.21 V.36 RS 485) ze sortimentu TTC. Ve vyhrazených pozicích cetrální jednotka CJAB, volitelně optické rozhraní JRO. Pro síťové připojení dohledového systému řídící jednotka RJ1. |
Rozhlasové zásuvné jednotky
Jednotka je určena pro přenos jednoho stereofonního nebo dvou monofonních rozhlasových kanálů s kompresemi: HQ (MQ) standardně, LIN18 a MPEG.
Při kompresi HQ (20 Hz - 15 kHz), případně MQ (20 Hz - 7,5 kHz) je nf signál, po případné úpravě obvody preemfáze dle ITU-T J.17, kódován 14 bitovou kompresí (14/11 + 1 paritní bit) s opakováním vzorku při chybě parity dle standardní komprese ITU-T J.41 pro HQ případně dle ITU-T J.42 pro MQ. Lepších parametrů lze dosáhnout modifikovanou kompresí s využitím volného bitu podle doporučení J.41 (J.42) pro přenos 15.bitu a to při zachování kompatibility se 14bitovým standardem. V případě malé chybovosti 2Mbit/s signálu je vhodné použít 16-bitovou firemní kompresi TTC (16/12 bitů bez paritního bitu pro HQ i MQ) pro dosažení nejlepších výsledků. Zakódovaný stereofonní signál (dva monofonní) je vkládán do 12 (přenos HQ) nebo 6 (přenos MQ) kanálových intervalů KI rámce 2 Mbit/s.
Režim LIN18 nabízí nejkvalitnější přenos bez komprese, s 18bitovým lineárním kódovaním a vzorkovací frekvencí 48 kHz.
MPEG1-LII - po doplnění subdeskou. 256kbit@48 kHz,128kbit@32kHz
Na jednotce lze propojkami a přepínači nastavit vstupní impedanci, jmenovitou vstupní úroveň, zapojení preemfáze, typ komprimace, mono/stereo a provoz HQ / MQ / MPEG / LIN18 / V11 (nutná výměna paměti programu).
Jednotku RAD lze doplnit subdeskou MPK s kodérem komprese MPEG1,2 vrstva II, umožňující zvýšit maximální přenášený nf kmitočet z 15 kHz na 20 kHz při snížení počtu obsazených 64 kbit/s kanálů. Při zachování vysoké kvality přenášeného nf stereofonního signálu 20 Hz až 20 kHz, stačí pro přenos čtyři kanály 64 kbit/s (256 kbit/s). Pro frekvenční rozsah 20 Hz až 13,4 kHz a kvalitu nf přenosu srovnatelnou s CD stačí jen dva kanály 64 kbit/s (128 kbit/s). Připravuje se varianta s přenosovou rychlostí 192 a 384 kbit/s
Jednotka podporuje vzorkovací frekvence 32 nebo 48 kHz, připravuje se i 44,1 kHz.
Jednotka je určena pro přenos jednoho stereofonního nebo dvou monofonních rozhlasových kanálů standardně typu HQ (20 Hz - 15 kHz), případně MQ (20 Hz - 7,5 kHz).
Jednotka tvoří protějšek k výše popsané jednotce RAD a její přenosové vlastnosti jsou stejné.
Jednotku RDA lze doplnit subdeskou MPD s dekodérem komprese MPEG1,2 vrstva II,III, umožňující zvýšit kvalitu přenosu a zvýšit maximální přenášený nf kmitočet z 15 kHz na 20 kHz při výrazném snížení počtu obsazených 64 kbit/s kanálů.
Jednotka tvoří protějšek k výše popsané jednotce MPK a její přenosové vlastnosti jsou stejné.
Datové zásuvné jednotky
Jednotka tvoří společné kanálové zakončení dvou synchronních toků Nx64 kbit/s nebo dvou asynchronních toků do rychlosti 19,2 kbit/s a přidružených signalizačních kanálů PCM rámce.
Centrální jednotky
Centrální jednotka zajišťuje dohled zařízení. Prostřednitvím dvou rozhraní E1 umožňuje zálohovaný přenos, funkci drop-insert a návaznost na jednotku optického rozhraní JRO.
Optické linkové rozhraní 1. nebo 2. řádu. Formou subdesky rozšiřitelná na dvě rozhraní.Překlenutelná vzdálenost až 220 km. Subdeskou lze realizovat i rozhraní muldexu 2 řádu E2.
Zajišťuje připojení dohledového systému DORIS, koncetraci až 64 zařízení do jedné dohledové sítě.
|
